제품 상세 정보:
|
| 정격 부하 내력: | 0.3 톤 | 작업대 지름: | φ600 밀리미터 |
|---|---|---|---|
| 틸팅 센터 높이: | 580mm | 회전 속도: | 0.1 ~ 1 r/min |
| 회전 속도 제어: | AC 인버터를 사용한 Stepless 주파수 제어 | 회전 모터 동력: | 0.18Kw |
| 틸팅 각: | 0° ~ 90° | 틸팅 모터 파워: | 0.18Kw |
| 틸팅 속도: | 1r/분 | 최대 편심도: | 150mm |
| 최대 중력 중심 거리: | 200mm | 원격 제어 펜던트: | 그래요 |
| 발 스위치: | 그래요 | ||
| 강조하다: | 0.3톤 용접 위치기,모터화 된 용접 포지셔너,600mm 작업 테이블 직경 용접 포지셔너 |
||

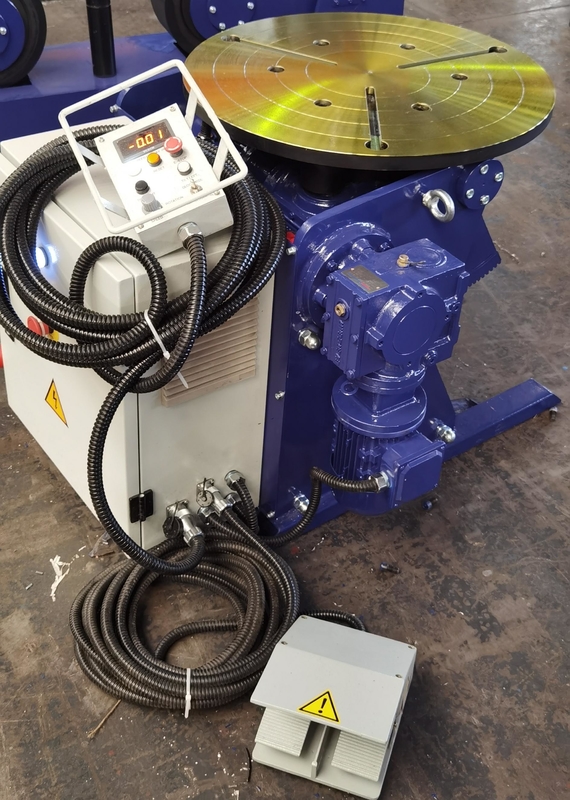

HBJ03 용접 위치기는 용접 및 조립 중에 중소 및 중견 크기의 작업 조각을 정확하게 방향을 설정하도록 설계된 컴팩트하고 신뢰할 수있는 기울기 / 회전 고정 장치입니다.그것은 최적의 위치 각도를 달성 하기 위해 모터 로테이션과 기울기 결합, 용접 품질과 운영 효율성을 향상시킵니다.
작업 테이블은 버크 기어 감소기를 통해 AC 모터에 의해 회전됩니다. 감소기의 출력 피니언은 작업 테이블에 딱딱하게 결합 된 스윙 베어링으로 연결됩니다.원활하고 정확한 회전.
기울기는 모터화 된 쌍 단계 벌레 절감기에 의해 움직이며, 섹터 기어로 토크를 전송합니다. 장착 된 피니온과 긴 샤프트는 동기화 된 기울기 움직임을 보장합니다.설계는 톱크 펄스를 흡수하기 위해 유연한 드라이브 결합을 포함, 과부하 때 모터와 기어박스에 대한 충돌 손상을 최소화합니다.
회전 속도는 단계없는 AC 인버터 시스템을 통해 제어됩니다. 발 스위치는 회전 방향의 편리한 손 자유 제어를 허용합니다.이 시스템은 원격 계명과 전기 제어 상자를 통해 제어됩니다, 시멘스 부품과 야스카와 인버터로 장착되어 높은 정확도, 낮은 노이즈 및 우수한 반 간섭 성능을 제공합니다.
| - 아니 | 항목 | 사양 |
|---|---|---|
| 1 | 모델 | HBJ03 (자동차가 있는 기울기) |
| 2 | 양 | 1 세트 |
| 3 | 부하량 | 0.3톤 |
| 4 | 작업 테이블 직경 | φ600 mm |
| 5 | 기울기 중심 높이 | 580mm |
| 6 | 회전 속도 | 0.1 ~ 1 r/min |
| 7 | 회전 속도 조절 | AC 인버터로 스테프리스 주파수 제어 |
| 8 | 회전 모터 전력 | 0.18kW |
| 9 | 기울기 각도 | 0° ~ 90° |
| 10 | 기울기 모터 힘 | 0.18kW |
| 11 | 기울기 속도 | 1 회전/분 |
| 12 | 최대 외심성 | 150mm |
| 13 | 최대 중력 중심 거리 | 200mm |
| 14 | 리모컨 컨트롤 앵던트 | 네 |
| 15 | 발 스위치 | 네 |
콤팩트하고 휴대용으로 작업장 또는 생산 라인 사용
고강도 기계 부품으로 정밀 회전 및 기울기
조용하고 부드러운 회전 제어를 위해 Yaskawa 인버터
시멘스 전기 부품 신뢰성 및 장수성
리모컨 펜던트 및 발 페달 제어 장치로 모두 장착
작은 용접 응용 프로그램에 대한 우수한 부하 균형과 안정성
