STWB100 머리와 꼬리 비동기 리프팅 포지셔너

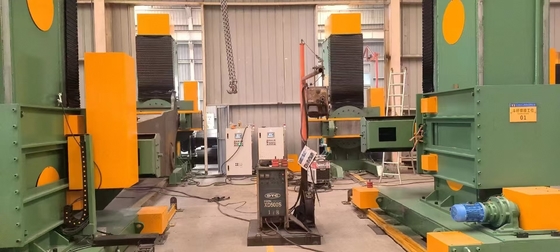

- 네STWB100 헤드 앤 꼬리 비동기 리프팅 포지셔너 (Head and Tail Asynchronous Lifting Positioner) 는 위치와 각도를 조절함으로써 큰 작업 조각의 용접 및 조립을 용이하게 하기 위해 설계된 특수 장치입니다.따라서 운영 편의성과 용접 품질을 향상시킵니다..- 네

주요 특징:

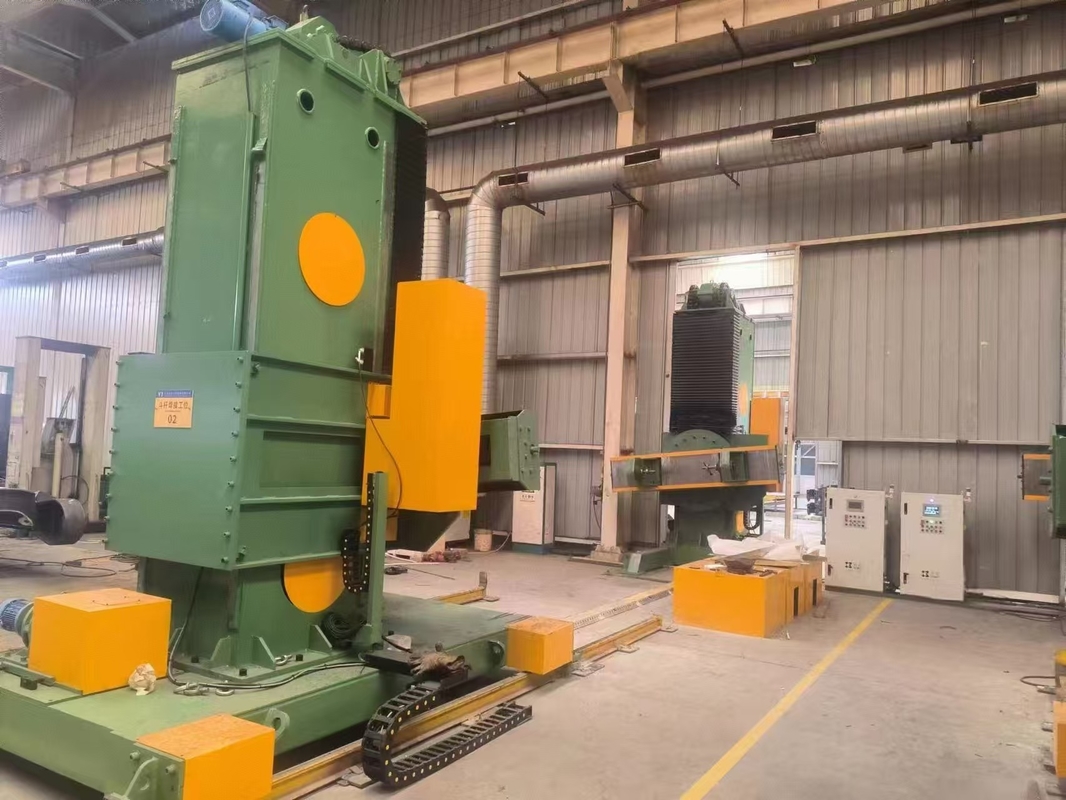

• 구조 구성: 위치기는 주로 활성 기둥, 수동 기둥, 이동 캐리, 기울기 메커니즘, 리프팅 메커니즘, 전도 장치 및 제어 시스템으로 구성됩니다.- 네

• 컬럼 디자인: 기둥은 프로파일 스틸 및 고품질 탄소 스틸 판으로 용접을 통해 제조 된 홀 박스 구조를 갖추고 있습니다. 용접 매듭은 신뢰할 수 있으며 국가 표준을 준수합니다.기둥은 직사각형 빔과 안내 레일 구성을 채택, 45 # 강철의 안내 레일로 우수한 딱딱함과 강도를 보장하기 위해 굽기 후, 스트레스 완화 소화 및 정밀 가공이 수행됩니다.장기간 사용 시 변형 없는 성능을 유지하는 것.- 네

• 패시브 컬럼 여행차: 수동 기둥은 기저, 이동 바퀴, 드라이브 샤프트, 드라이브 샤프트, 변속기 부품 및 레일 클램프로 구성된 이동 수송차에 장착됩니다.기본은 프로필과 판으로 용접 된 직사각형 프레임 구조입니다., 안정적인 중력 중심과 합리적인 디자인을 보장합니다. 여행 바퀴, 드라이브 샤프트 및 드라이브 샤프트와 같은 구성 요소는 고품질의 탄소 강철에서 정밀 기계화됩니다.- 네

• 기울기 메커니즘 이 메커니즘에는 드라이브 유닛과 장착 장치가 포함되어 있습니다. 드라이브 유닛은 워크 기어 감소기와 결합 된 AC 브레이크 모터를 사용합니다. 워크 기어 감소기의 출력 피니언은 스윙 베어링과 매스됩니다.,작업 테이블의 회전을 용이하게 합니다. AC 브레이크 모터와 워크 기어의 결합 된 자율 잠금 기능으로 작업 테이블이 모든 위치에서 안전하게 잠금 될 수 있습니다.- 네

• 스윙 베어링: 단열 구슬 굴곡 베어링이 사용되며 합리적인 구조, 좋은 딱딱성, 가벼운 무게 및 연장된 서비스 수명을 제공합니다.그것은 윤활유 누출 및 외부 먼지의 침입을 방지하기 위해 열에 저항하는 고무 밀폐를 갖추고 있습니다, 가혹한 용접 환경에 적합합니다.- 네

• 승강장치: 이 메커니즘은 모터-리드커, 휠체어, 체인, 안내 장치 및 반중량으로 구성되어 있으며, 모터-리드커가 휠체어와 체인을 움직이는 것으로 작동합니다.슬라이딩 플레이트가 가이드 레일을 따라 수직으로 이동하도록 만드는. AC 브레이크 모터와 워크 기어의 이중 자폐 기능으로 슬라이딩 플레이트가 모든 위치에서 안전하게 잠금 될 수 있습니다.- 네

• 가이드 장치: 기둥과 슬라이딩 플레이트를 연결하는 가이드 장치는 높은 부하 운반 능력을 자랑합니다.각 3개의 롤러로 구성되어 있으며, 특이한 조절 메커니즘을 갖추고 있습니다.이 설계는 안내 장치와 기둥 사이의 공백을 쉽게 조정 할 수 있으며 보호 덮개가 제공됩니다.- 네

제공 범위:

1. 본부: 액티브 컬럼, 패시브 컬럼, 여행 캐리, 틸링 메커니즘, 리프팅 메커니즘을 포함합니다.- 네

2. 전기 제어 시스템: 위치기의 다양한 기능을 관리하여 적절한 작동을 보장합니다.- 네

3. 컨트롤 패널: 조작자가 장비를 제어하고 조정할 수 있게 해줍니다.- 네

4. 리모컨 밸런트: 원격 조작 기능을 제공하여 편리성과 안전을 향상시킵니다.- 네

첨단 디자인과 고품질 제조를 통해 STWB100 헤드 앤 꼬리 비동기 리프팅 포지셔너는 큰 작업 부품을 용접하고 조립하는 데 효율성과 신뢰성을 보장합니다.
