제품 상세 정보:
|
| 부하 용량: | 4000 킬로그램 | 작업대 지름: | Ø1000 mm |
|---|---|---|---|
| 회전 속도: | 0.05 ∙ 1.0 rpm | 회전각: | 360' |
| 속도 제어: | VFD(가변 주파수 드라이브) | 회전 모터 동력: | 1.1 KW |
| 선박 직경 범위 (롤러지지): | 150–720 mm (지그와 함께 최대 1150mm) | 3- 턱 척의 클램핑 범위: | 100–500 mm |
| 강조하다: | 이중 지원 롤러 파이프 용접 위치기,3 턱 턱 파이프 용접 포지셔너,VFD 파이프 용접 포지셔너 |
||

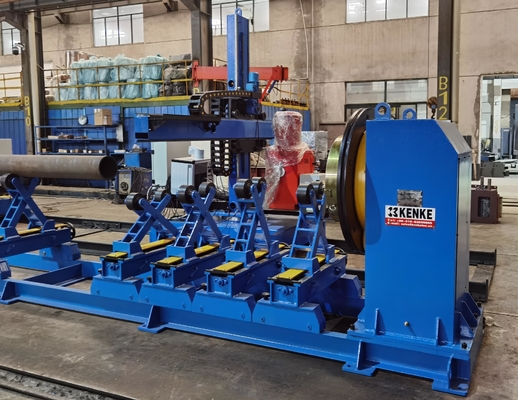

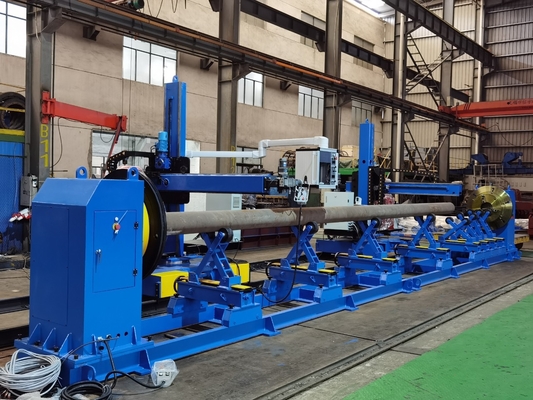

TWB40는 고성능 파이프 용접 포지셔너로 둘레 톱니 (순환) 용접 작업을 위해 고밀도로 회전 및 클램프 실린더 구성 요소를 설계되었습니다.강력한 헤드 스톡을 통합합니다., 조절 가능한 이중 지원 롤러, 그리고 3 턱 자중심 턱 유연하고 안전한 파이프 취급을 위해.이 위치기는 압력 용기에 높은 amperage TIG/MIG/MAG 용접 응용 프로그램에 특히 잘 적합합니다, 파이프 라인, 그리고 긴 파이프 구성 요소.
스윙 드라이브가 있는 헤드 스톡:
주요 회전 드라이브는 AC 모터 + 벌레 감소기로 구성됩니다. 단단한 C45 기어 출력은 기본 프레임에 장착 된 스윙 베어링을 작동시킵니다.높은 전송 효율과 안정적인 회전.
이중 지원 롤러 시스템:
두 개의 조절 가능한 지원 롤러가 포함되어 있으며, 수동으로 들어올린 빔에 철기 바퀴가 있습니다.롤러 간격과 높이는 720mm까지 용기 지름에 맞게 조정 할 수 있습니다 (또는 노즐 어댑터와 1150 mm)수동 리드 스크루 + 보기 시스템은 원활한 선형 롤러 포지셔닝을 허용합니다.
중용용 기본 프레임:
베이스 는 프로파일 스틸 과 두꺼운 판 으로 용접 되어 있다. 가공 된 인터페이스 는 헤드 스톡 과 롤러 지원 의 올바른 정렬 을 보장 한다.
3마리의 자중심 척:
표준 턱은 100~500mm 지름 범위 내의 파이프 끝을 빠르게 클램핑 할 수 있습니다. 회전 테이블에 T 볼트를 통해 장착됩니다.
제어 시스템:
VFD (변화 주파수 드라이브) 를 장착하여 단계없는 속도 조절 및 안전 거리 작동을 위해 6 미터 유선 원격 제어 박스를 갖추고 있습니다.
| - 아니 | 항목 | 사양 |
|---|---|---|
| 1 | 모델 | TWB40 |
| 2 | 용량 | 4000kg |
| 3 | 입력 전력 | 3PH AC 380V 50Hz |
| 4 | 작업 테이블 직경 | Ø1000mm |
| 5 | 회전 속도 | 0.05 ∙ 1.0 rpm |
| 6 | 회전 각 | 360° |
| 7 | 속도 조절기 | VFD (변수 주파수 드라이브) |
| 8 | 회전 모터 전력 | 1.1 kW |
| 9 | 배 직경 범위 (롤러 지원) | 150~720mm (조각과 함께 1150mm까지) |
| 10 | 3 턱 턱의 클램핑 범위 | 100~500mm |
| 11 | 용접 전류 용량 | 500A |
| 12 | 원격 제어 케이블 길이 | 6m |
무거운 파이프에 대 한 고 토크 회전
다중 크기의 작업 부품을 위한 다재다능한 롤러 지원 시스템
빠른 파이프 설치를 위한 자기 중심 턱
완전 변동 회전 제어
TIG/MIG/MAG 프로세스와 호환됩니다.
모듈형 및 유지보수 가능한 설계
