제품 상세 정보:
|
| 입력 전원: | 3PH AC 380V 50Hz | 올리기 치기: | 7500mm |
|---|---|---|---|
| 파이프 직경 범위: | 8000–15000 mm | 플랫폼 사이즈: | 15000 × 9800 mm |
| 플랫폼 정격 하중 용량: | 4000 킬로그램 | 플랫폼 리프팅 속도: | 80–800 mm/분 |
| 플랫폼 리프팅 모터: | 2 × 3 kW | 속도 조절: | 인버터 |
| 슬라이드 플레이트 모터 파워: | 2 × 0.12 kW | 슬라이드 플레이트 이동 속도: | 150–1500 mm/분 |
| 플랫폼 리프팅 드라이브 웨이: | 체인 및 스프로킷 커플 링 | 최대 LS 솔기 길이에 적합합니다: | 4500 밀리미터 |
| 전동 슬라이드: | 300 × 300 mm (2 세트) | ||
| 강조하다: | 길쭉한 톱니 용접 리프팅 플랫폼,큰 지름의 파이프 리프팅 플랫폼,중부용품 들어올림 플랫폼 |
||

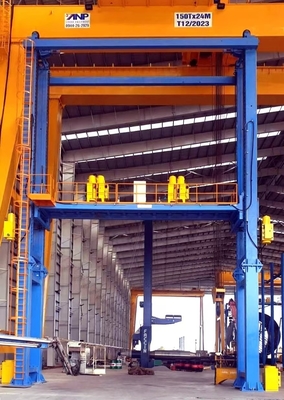

MH150 갱트리형 용접 플랫폼은 풍력탑과 같은 초대심 실린더형 작업재에 높은 정밀도의 경상선 톱 (LS) 용접을 위해 설계된 산업용 승강 시스템입니다.압력 용기, 또는 구조 철강 파이프. 최대 7500mm의 리프팅 스트로크와 15m × 9.8m의 플랫폼 스펜으로, 그것은 견고한 성능, 높은 부하 용량 및 신뢰할 수있는 운영자 안전 시스템을 제공합니다.
구조:
이 시스템은 두 개의 수직 기둥 (상단과 하단 부분), 리프팅 플랫폼, 리프팅 메커니즘, 이중 축 모터화 슬라이드 모듈, 안전 사다리 및 완전한 전기 제어 시스템으로 구성됩니다.

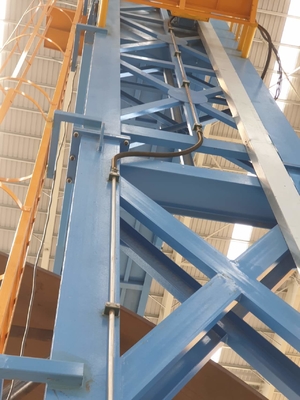

열:
용접 된 프로파일 및 판으로 구성되어 있습니다. 상단에는 정밀한 위 / 아래 플랫폼 이동을위한 수직 트랙이 포함되어 있습니다. 디자인은 우수한 경직성과 구조적 균형을 보장합니다.

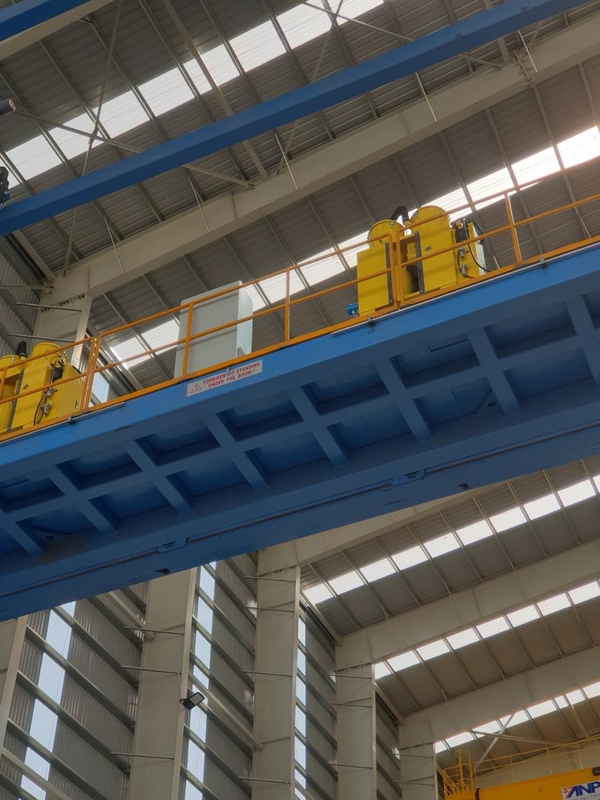

리프팅 플랫폼:
프로파일 및 판 용접 프레임으로 만들어져 있으며, 반 미끄러지기 바닥과 세 측면 보호막이 있습니다. 플랫폼은 다음과 같이 통합됩니다.
유도차 6개 집합의 특기 조절 유도 바퀴
추락 중지 시스템 체인 고장 경우 기계적으로 캐리어를 잠금합니다.
두 개의 모터화 된 슬라이드 단위 (300 × 300 mm) 는 웰딩 타치 설치를 위해, 래크와 피니온 선형 안내.
승강장치:
2개의 3kW AC 브레이크 모터와 체인 및 스프레켓 드라이브 시스템을 사용하며, 부드럽고 안정적인 리프팅을 위해 반중량으로 장착되어 있습니다.
| - 아니 | 항목 | 단위 | 가치 |
|---|---|---|---|
| 1 | 입력 전력 | ∙ | 3PH AC 380V 50Hz |
| 2 | 높이는 뇌졸중 | mm | 7500 |
| 3 | 파이프 지름 범위 | mm | 8000 ₹15000 |
| 4 | 플랫폼 크기 | mm | 15000 × 9800 |
| 5 | 플랫폼 등급 부하량 | 1kg | 4000 |
| 6 | 리프팅 속도 | mm/min | 80~800 |
| 7 | 플랫폼 리프팅 모터 | kW | 2 × 3 |
| 8 | 속도 규제 | ∙ | 인버터 |
| 9 | 슬라이드 플레이트 모터 파워 | kW | 2 × 012 |
| 10 | 슬라이드 플레이트 이동 속도 | mm/min | 150~1500 |
| 11 | 리프팅 드라이브 | ∙ | 체인 및 스프로켓 결합 |
| 12 | 최대 LS 톱니 길이 | mm | 4500 |
| 13 | 모터화 된 슬라이드 크기 | mm | 300 × 300 (2개 세트) |
부드러운 수직 움직임을 위한 반중량으로 듀얼 리프팅 모터
직경 15m 이하의 큰 파이프에 적합한 중량 용량 용접 구조물
정밀 수직 안내를 위한 조절 가능한 항 드리프트 가이드 휠 세트
융합된 추락 정지 안전 메커니즘
유연한 용접 타르치 위치를 위한 이중축 슬라이딩 메커니즘
높은 습도, 해안 환경에서의 연속적인 직무 (24/7) 를 수행하도록 설계
