제품 상세 정보:
|
| Welding Method: | TIG/MIG/MAG | 안전장치: | 선택 사항 |
|---|---|---|---|
| Rotator Speed: | 6-60m/h | Max Load Capacity: | 60T |
| 전력 공급원: | 전기 | Control Method: | Manual/ Semi-automatic/ Automatic |
| Voltage: | According To Users' Site | Welding Positioner: | Optional |
| 강조하다: | 수동 용접 회전기,항 드리프트 용접 회전기,무거운 용접 회전기 |
||

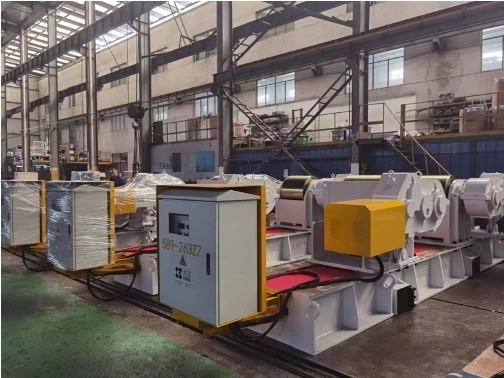

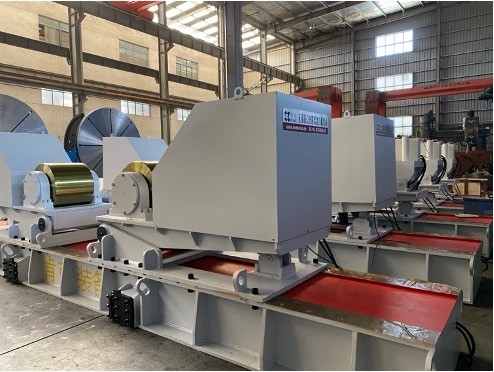

KENKE’s HGKF series manual anti-drift rotators are advanced positioners designed for the automatic welding and grinding of internal and external longitudinal and circumferential seams of cylindrical components, 예를 들어 보일러 드럼, 압력 용기 및 기타 둥근 구조. 전통적인 조절 가능한 회전기 위에 구축 된 HGKF 시리즈는 장기간 작업 중 작업 조각의漂移을 방지합니다.높은 용접 정밀도와 제품 품질을 보장합니다..
항 드리프트 설계:
용접 도중 두꺼운 벽을 가진 실린더 구성 요소의 드리프트 문제를 해결하기 위해 개발되었으며, 구동 롤러의 높이를 조정하여 수동 수정 기능을 제공합니다.
유연한 조정:
구동 롤러 세트는 조정 가능한 리프팅 메커니즘이 장착되어 있으며 회전 중에 작업 조각을 쉽게 재조직하여 용접 정확도를 유지합니다.
높은 구조력:
프레임은 고품질의 철판과 프로파일로 용접되며 용접 후 스트레스 완화되어 변형없이 장기 사용이 보장됩니다.
동시식 듀얼 드라이브 시스템:
하나의 인버터에 의해 제어되는 두 개의 AC 모터는 단계없는 속도 조정으로 원활한 회전을 위해 롤러를 동기화합니다.
중용 베어링:
자기 정렬 롤러 베어링은 우수한 부하 용량과 충격 저항을 위해 사용됩니다.
사용자 친화적인 제어:
무선 리모컨 시스템과 견고하고 충격에 저항하는 제어 디자인과 모든 버튼에 명확한 중국어 표지판을 갖추고 있습니다.
안전 하고 신뢰성:
통합된 제한 스위치가 리프트 메커니즘을 보호하고 주요 전기 부품은 시멘스와 슈나이더에서 공급됩니다.
| 항목 | 단위 | HGKF60 | HGKF80 | HGKF150 | HGKF300 | HGKF400 |
|---|---|---|---|---|---|---|
| 구성 | ∙ | 한 개의 드라이브 + 한 개의 레이더 | 한 개의 드라이브 + 한 개의 레이더 | 한 개의 드라이브 + 한 개의 레이더 | 한 개의 드라이브 + 한 개의 레이더 | 한 개의 드라이브 + 한 개의 레이더 |
| 용량 | t | 60 | 80 | 150 | 300 | 400 |
| 작업 부품 지름 범위 | mm | φ1000?? φ4500 | φ1000?? φ4500 | φ1000?? φ5000 | φ1500 ∼φ6000 | φ1500 ∼φ6000 |
| 롤러 표면 속도 | m/h | 6~60 | 6~60 | 6~60 | 6~60 | 6~60 |
| 속도 조절기 | ∙ | AC 인버터 스테프리스 | AC 인버터 스테프리스 | AC 인버터 스테프리스 | AC 인버터 스테프리스 | AC 인버터 스테프리스 |
| 모터 전력 | kW | 2x22 | 2×3 | 2×4 | 2x55 | 2x75 |
| 롤러 지름 | mm | φ450 | φ450 | φ500 | φ600 | φ650 |
| 롤러 너비 | mm | 320 | 360 | 200 | 300 | 320 |
| 롤러 재료 | ∙ | 폴리유레탄 | 폴리유레탄 | 스테인리스 플래티드 스틸 | 금속 | 금속 |
| 롤러 중심 높이 | mm | 800 | 850 | 1000 | 1100 | 1150 |
| 롤러 센터 거리 | mm | 800~2000 | 800~2000 | 1천2200 | 1천 2600 | 1천 2600 |
| 철도 가로지름 (내부 거리) | mm | 2000 | 2000 | 2000 | 2000 | 2000 |
| 구동 롤러 리프팅 모터 전력 | kW | 0.55 | 0.55 | 2x11 | 2×3 | 2×3 |
| 리프팅 스트로크 | mm | ±25 | ±25 | ±30 | ±30 | ±30 |
| 항 드리프트 타입 | ∙ | 수동 (일차 승강) | 수동 (일차 승강) | 수동 (두 번 들어올림) | 수동 (두 번 들어올림) | 수동 (두 번 들어올림) |
| 제어 모드 | ∙ | 무선 리모컨 | 무선 리모컨 | 무선 리모컨 | 무선 리모컨 | 무선 리모컨 |
| 구성 요소 | 브랜드 |
|---|---|
| 롤러 드라이브 기어박스 | 장저우 카이보 |
| 롤러 드라이브 모터 | INVERTEK |
| 리프팅 변속기 | 헤베이 주시안 |
| 승강기 | INVERTEK |
| 라이거 | 와저우 베어링 (ZWZ) |
| 저전압 전기 부품 | 시멘스/슈나이더 |
1 장비 사용 설명서
1 장비 품질 인증서
1 장비 포장 목록
1 장비 도면
1 전기계획 도표
